- 光學補償雙折射液晶盒（Optically Compensated Birefringence Cell） 2009/09/15
光學補償雙折射液晶盒（Optically Compensated Birefringence Cell）

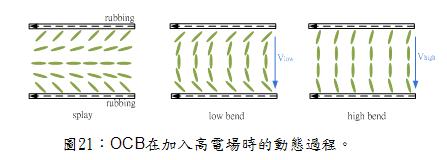

國立彰化師範大學光電所賴柏仲碩士生/國立彰化師範大學物理學系洪連輝教授責任編輯光學補償雙折射(Optically Compensated Birefringence)液晶盒，簡稱OCB cell，此模式是上下基板採用水平配向的結構，當預傾角不大時，液晶分子會趨向自由能較低的Splay態排列。如果所加的電壓超過臨界電壓， 液晶分子就會逐漸從Splay態轉變到Bend態，其動態過程可以細分為: Splay -> Low Bend -> High Bend。
如圖21所示。

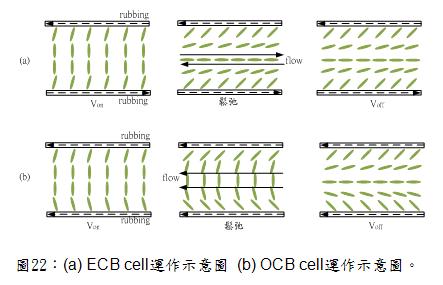

在一般上下基板rubbing反向之水平配向液晶盒中，當取消外加電壓時，兩側接近基板之液晶層有很高之彈性能，因此在外加電壓取消的階段因液晶之強烈扭轉造成上下反轉流動。此間接引起了液晶流速之梯度，造成中間層的液晶產生從垂直轉回水平時，在液晶盒中間產生反向的力矩，如圖22(a)，我們稱之為雙折射率控制效應(Electrically Controlled Birefingence)液晶盒，簡稱ECB cell。但OCB cell並無反轉流動，原因是OCB cell的中間液晶層並沒有反向力矩，如圖22(b)所示，因此OCB cell 具有非常快的反應時間。

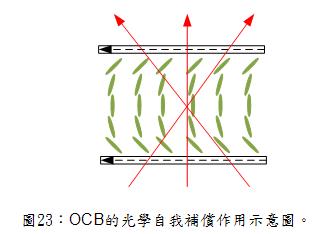

OCB cell除了擁有快速的響應時間，還具有自我補償作用及大視角的特點。如圖23所示，當光線垂直入射時，光通過液晶層，二互相正交的偏振入射光可感受到光學異向性 ；而光往左傾斜入射時，光會先通過下層液晶的部份，由於液晶為單光軸晶體，因此光會垂直液晶分子的長軸射入，長軸與短軸有不同的折射率，故二互相正交的偏振入射光可感受到較大光學異向性(Δn2＞Δn0)；而通過上層時，光的異向性較小(Δn1＜Δn0)，因此光通過液晶層時，上下兩層的液晶會有互補效果，所以OCB cell具有自我補償的作用。同理，當光向右傾斜入射時，通過下層時，則光的異向性小，通過上層，則光的異向性大，其所通過的液晶層和向左入射的結構相同，因此OCB cell具有對稱性。
參考資料： (1)松本正ㄧ、角田市良，液晶之基礎與應用，劉瑞祥譯，國立編譯館，民85年。
(2)紀國鐘、鄭晃忠，液晶顯示器技術手冊，台灣電子材料與元件協會，民93年。
(3)黃子強，液晶顯示原理，國防工業出版社，民95年。
(4)王新久，液晶光學和液晶顯示，科學出版社，民95年。
(5)趙凱華，光學，高等教育出版社，民93年。
(6)Eugene Hecht,OPTICS.
(7) Pochi Yen,Claire Gu,Optics of Liquid Crystal Displays.
(8)Deng-Ke Yang,Shin-Tson Wu，Liquid Crystal Devices.- 反轉流動、臨界電壓與反應時間 2009/09/15
