電力座標 Taiwan Power Company Grid
國立臺北科技大學土木工程系蔡睿恩

什麼是電力座標

一般路旁的變電箱、電線桿上，有些會印有一串數字參雜英文的雙排編號（圖一）。實際上這是由台灣電力公司，以 TWD67 座標（Taiwan Datum 1967，台灣的一種橫麥卡脫投影二度分帶 TM 座標）進行轉換而產生的地理座標系統，其精度誤差僅有 10 公尺。正式名稱是：台電圖號座標。

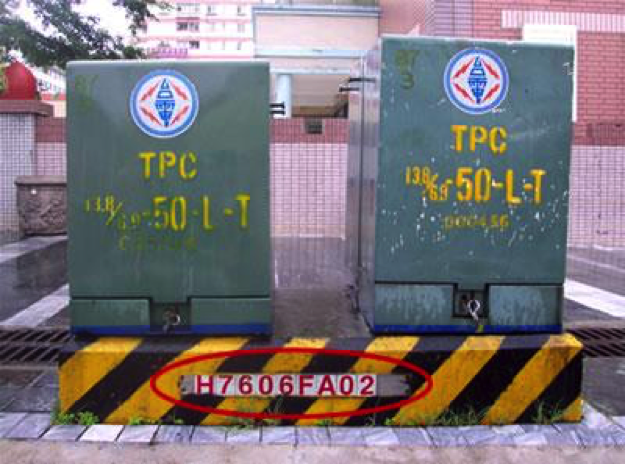

圖一台電圖號座標[1]

電力座標的標示方式

將台灣（含外島）以「東西長 80 公里」、「南北寬 50 公里」為範圍，切成 A~Z 等區域，每區以最西側之 X 座標、最南側之 Y 座標為原點。以 R 區為例（圖二），最西側的 X 座標為 250,000 公尺，最南側的 Y 座標為2500,000公尺。電力座標的計算方式可詳見：上河文化－電力座標系統解讀^[1]。

圖二電力座標分區[1]

電力座標的型式

電力座標有多種展示及標註型式，以圖例方式介紹常見四種：

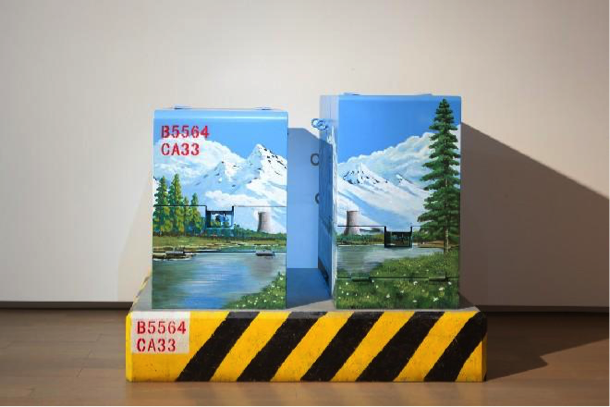

圖三變電箱[6]

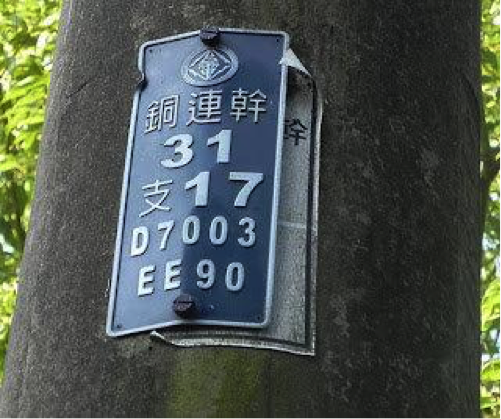

圖四電線桿（不一定會有）[7]

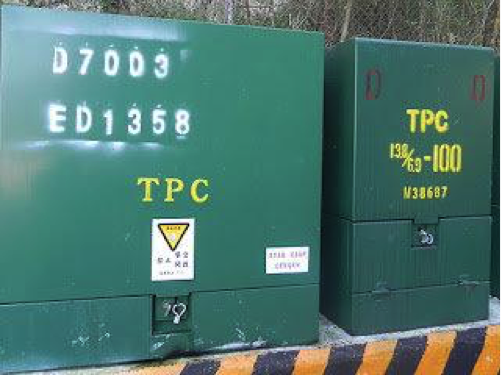

圖五增加末兩碼的電力座標，精度可達一米[7]

圖六手寫電力座標[7]

實際案例

在野外迷路或遭遇災害時，在缺乏 GPS 定位的情況下，若尋找台灣幾乎隨處可見得變電箱、電線桿上之電力座標，並報給搜救單位，能夠大幅提高救難速度。

以 2004 年 7 月 3 日敏督利颱風為例，敏督利颱風引來強烈西南氣流，重創中部山區，當時桃園縣聯合茶業 58 名員工受困中縣和平鄉梨山山區多日，直至 6 日晚間茶廠求助地圖業者，隔天一早國搜中心的直升機就循著「電力座標」的指示抵達，所有人都獲救^[4]。

另外，在 2011 年 11 月 18 日，亦有三名登山客於白雞山區迷路，其中有人受傷需要救援，但因他們沒有帶衛星定位裝置，且也不知道所在處，故 119 值勤員透過他們的求救電話，指示他們如何尋找到電力座標，並透過登山客回報的電線桿上的座標，進行所在位置的比對，進行救援並送醫^[5]。從這二個案例中都可以發現，由英文及數字所組成的電力座標代表了一個絕對位置，讓救難單位迅速透過電力座標比對受困或受災位置，對於搶修搶險上，都能帶來即時的幫助。
