三用電表
國立臺灣大學物理系陳昱璟

簡介

三用電表是一種多功能用途的的電子測量儀器，主要用於物理、電子等測量領域，常見於進行電子儀器的基本故障檢測以及許多基本測量。一般所使用的三用電表，主要功能是測量電路的電壓、電流和電阻值，大多包含電流表(安培計)、電壓表(伏特計)、電阻表(歐姆計)等功能，三用電表有不同之稱呼，如萬用計、多用電表、伏特-歐姆-微安計等等。

三用電表是由一個圈轉電流計、倍率器、分流器、整流器及電池等組合而成的多功能儀器，由開關的切換，即可分別使其成為直流電壓計、電流計、交流電壓計及電阻計，每一種計器又分為各種單位以適合實際需要。

除了基本的功能外，必要時配合其他輔助設備，也可達到其他功能，例如：用來測量電容、電感、電晶體、二極體及分貝等值。

種類

三用電表(如圖一)依讀值顯示的方式可以分成指針三用電表以及數位三用電表兩類。指針三用電表，是使用磁場偏轉指針的錶盤，此表頭與經典的檢流計相同；數位三用電表的顯示則採用LCD、螢光顯示幕等等。下面將會詳細的敘述兩者之間的差異，以及優缺點。

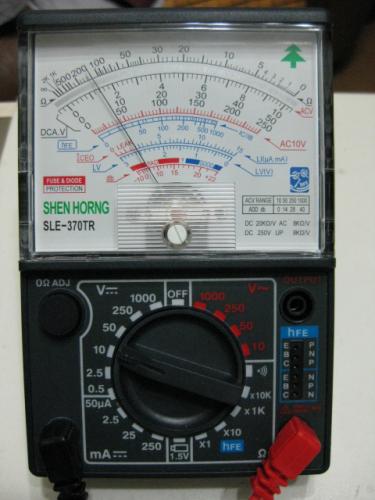

(一) 指針三用電表

圖一圖片來源_Google圖片_三用電表：http://www.fixy.com.tw/files/u20/IMG_1239_0.jpg

指針三用電表在市場上極為常見。但可能因為目視的角度，從刻度板上沒辦法準確的得知數值，容易產生偏差，再加上刻度難以細分的限制，除非指針三用電表直接指在有標示數值的大刻度上，否則較難直接分辨數值。然而，指針三用電表仍有一些優點，例如：內部電路簡單、指針的反應速度快、易於迅速得知概略數值、對於一些跳動的數值容易掌握，有助於初學者學習測量電路的原理、沒電時可仍可以使用。

有些高檔的指針三用電表會使用真空管來放大輸入的訊號，以提高電壓檔輸入阻抗對待測電路之影響，這種設計的三用電表稱作真空管三用電表（VTMM，Vacuum Tube Multimeters）

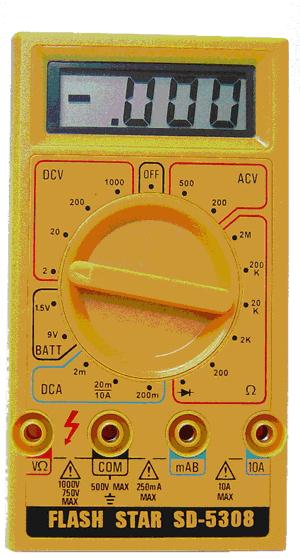

(二) 數位三用電表（DMM，Digital MultiMeter）

數位三用電表之原理為被測量訊號被轉換成電壓並被前置放大器放大，然後由顯示屏直接顯示該值。因此在精確度與解析度上都較指針三用電表優良，此外，數字三用電表的電壓檔具有高輸入阻抗，並且可以立即讀出數字。這樣就避免了在讀值時視差帶來的偏差。測量歐姆值時，也不用像指針三用電表一樣，需要做零歐姆調整。

一般來說，指針三用電表的精度約在±3~±4%之間，而數位三用電表的常見精度在±0.5%~±1%之間，更高級的三用電表甚至可以達到±0.025%。
