電荷耦合元件 (Charge-Coupled Device {=CCD})
國立臺灣大學物理學系 陳昱璟
電荷耦合元件 (CCD) 是一種集成電路 (integrated circuit)，於 1969 年由美國貝爾實驗室中的 Willard S. Boyle 以及 George E. Smith 所發明。兩人為尋找新的記憶體材料，想出再施加交替電壓使電荷於半導體表面上傳遞，可用來儲存及讀取訊號，然而後來發現加上利用光電效應產生光電子，整個裝置可做為影像的擷取。
直到 1970 年貝爾實驗室已經製造出第一個 CCD 晶片，雖為簡單之線性裝置，但已可捕捉影像，隨著製程技術的不斷進步，以及數位化時代的來臨，CCD 晶片不斷發展，有效像素數也不斷增加，如今 CCD 已廣泛運用在數位相機、掃描器上。
光纖雷射(Fiber Laser)
國立臺灣師範大學 陳羿蓁
雷射的種類繁多，例如釔鋁石榴石雷射(YAG laser)、二氧化碳雷射、二極體雷射、光纖雷射等。不同形態的雷射由於激發介質、增益介質和共振腔的不同，其特性也各不相同，被各種材質吸收的程度當然也有所不同。
雷射早在約1960年就被發明，不久便有科學家想到要用低功率二極體作為激發介質，讓雷射在玻璃光纖裡面邊傳遞邊放大，最終得到所謂的「光纖雷射」。不過礙於那時候的科技限制和元件成本高，光纖雷射只用於實驗室研究，並不被市場上所接受。一直到2003年左右，低功率二極體的技術逐漸發達且成本降低，光纖雷射才跟著此趨勢廣泛應用在市場上。也因為光纖雷射的傳遞過程單純、就光源本身使用上是零耗材、效率又高，眾多的優勢讓光纖雷射成為目前雷射市場的主流。

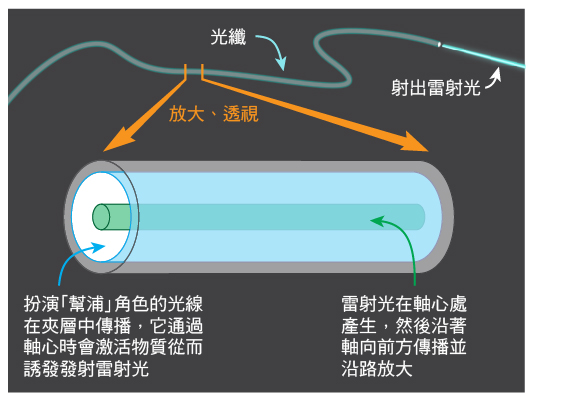

圖1 (陳義裕繪) 光纖雷射構造示意圖 (注意！因為真實雷射是近紅外光，非肉眼可見，所以圖中雷射光的顏色只是示意)
紫外光發光二極體（UV LED）
台中縣縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理系洪連輝教授責任編輯
所謂紫外光發光二極體指的是發光波長在紫外光區域的發光二極體。紫外光發光二極體又可以區分為三種波段:第一段是 UVA、第二段是 UVB、第三段式 UVC。
UVA 指的是發光波長在 $$320～$$400$$ 奈米。UVB 指的是發光波長在 $$280$$～$$320$$ 奈米、UVC 指的是發光波長在 $$280$$ 奈米以下。
UVA 因為最接近紫光，所以又可被稱為近紫外光(Near UV, NUV)。UVC因為接近X光，遠離紫光，所以被稱為深紫外光(Deep UV, DUV)。
UVA因為相對於其他紫外光而言波長較長，再加上核酸與蛋白質對這個波段的吸收比較低，因此近紫外光對生物體的損害較輕的紫外光。
發光二極體照明（LED lamp）
台中縣縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理系洪連輝教授責任編輯

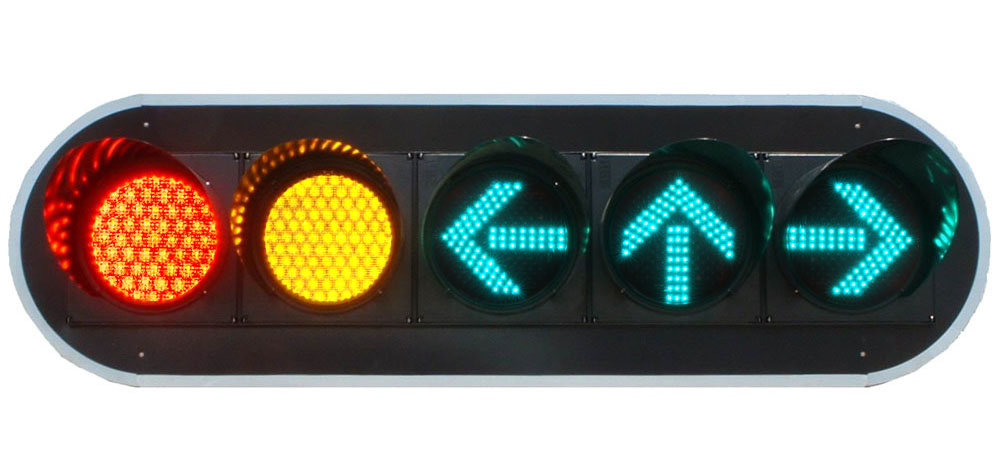

所謂發光二極體照明是指利用發光二極體作為照明光源的裝置。由於發光二極體(light-emitting diode, LED)具有省電、發熱少的特性，因此在近幾年，高效率發光二極體的研究成功以後，迅速滲透進照明市場，目前雖還未能全面取代日光燈的地步，但在電腦與手 機液晶螢幕的背光源，已能逐漸取代原本的日光燈成為新的背光源。
藍光雷射（Blue laser）
台中縣縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理系洪連輝教授責任編輯
所謂藍光雷射泛指發出藍色可見光的雷射，常見的藍光雷射發光波長應界在360到480奈米。目前市面上最常見的藍光雷射是由中村修二(Nakamura)在日亞化學(Nichia)公司研發出來的氮化銦鎵雷射。
常見的藍光雷射結構，由n到p可以分成以下幾層:
掃描穿隧式顯微鏡（Scanning Tunneling Microscope，STM）儀器架構
國立臺灣師範大學物理系曾鈺潔碩士生/國立臺灣師範大學物理系蔡志申教授責任編輯
掃描穿隧式顯微鏡（STM）為何可以利用探針與樣品間的距離來顯示樣品表面影像，已在本討論區的文章–『掃描穿隧式顯微鏡原理』中說明，在此將對實際儀器架構的內容加以解說。

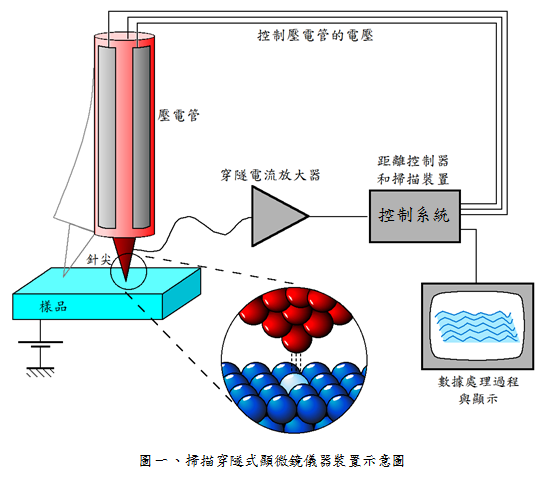

掃描穿隧式顯微鏡架構的示意圖如下。（圖片來源：維基百科）
掃描穿隧式顯微鏡原理 (Scanning Tunneling Microscope，STM)
國立臺灣師範大學物理系曾鈺潔碩士生/國立臺灣師範大學物理系蔡志申教授責任編輯
掃描穿隧式顯微鏡 (STM) 是利用量子穿隧效應 (quantum tunneling effect) 探測晶體表面原子結構的儀器。其發明的原由皆在本站文章–「顯微鏡發展歷史–掃描穿隧式顯微鏡的誕生」中陳述；此文將進一步討論掃描穿隧式顯微鏡的設計原理。
顯微鏡發展歷史–掃描穿隧式顯微鏡的誕生 (Scanning Tunneling Microscope，STM)
國立臺灣師範大學物理系曾鈺潔碩士生/國立臺灣師範大學物理系蔡志申教授責任編輯
掃描穿隧式顯微鏡（STM）是利用量子穿隧效應（quantum tunneling effect）探測晶體表面原子結構的儀器。由格爾德‧賓寧（Gerd Binnig）及海因里希‧羅雷爾（Heinrich Rohrer）在1981年於瑞士蘇黎世的IBM蘇黎世實驗室（IBM Zurich）發明，因其解析度可達次原子尺度，使兩位發明者榮獲1986年的諾貝爾物理學獎。
