磁場

螺線管（Solenoid）
台中縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理學系洪連輝教授責任編輯

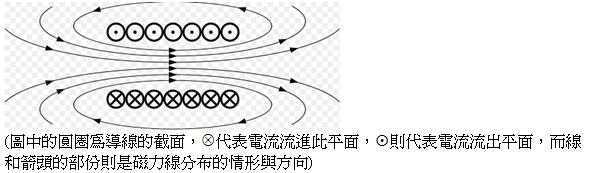

所謂的螺線管，指的是由一質地均勻的金屬導線，所纏繞而成的金屬線圈，若現在有一電流通過，螺線管便會產生磁場，如下圖

若流入平面的導線中間有一點 $$P$$，根據安培右手定則，$$P$$ 點左邊的導線會給予 $$P$$ 點向下的磁場，而 $$P$$ 點右邊的導線則會給予向上的磁場，大小相等但方向相反，彼此互相抵消，最後的結果，便如圖所示，我們可以根據安培右手定則知道內部磁場的方向，四指彎曲指向電流方向，此時大拇指所指的就是內部磁場的方向。若此螺線管纏繞的非常均勻、緊密，且長度遠大於口徑，則內部的磁場便可視為均勻分布。

檢流計 (Galvanometer)
臺中縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理學系洪連輝教授責任編輯

所謂的檢流計，是一種可以測量電路中電流的電流計，其原理裝置圖如下：

如圖所見，中間是一個鐵製的圓柱，上面纏有 $$N$$ 匝的線圈，並由永久磁鐵環繞包覆，最後線圈再連接指針和一個渦形的彈簧。如此一來，導線通有電流時，會產生一個向下的磁力（大拇指指向電流方向、四指指向磁場方向、掌心指向受力方向，而圓柱頂面的導線平行磁場，故不產生磁力，產生的是圓柱側面的導線），此磁力會對線圈造成力矩，我們知道 $$N$$ 匝線圈在磁場中所受的力矩為：

$$\tau = NIAB\sin\theta$$

其中 $$A$$ 為線圈所包覆的面積、$$B$$ 為徑向（平行鐵製圓柱半徑方向）的磁場、$$\theta$$ 為線圈法方向和 $$B$$ 的夾角。

磁力（Magnetic Force）
台中縣立中港高級中學物理科王尊信老師/國立彰化師範大學物理學系洪連輝教授責任編輯

所謂的靜電力指的是將電荷放進電場中所受到的力，磁力亦是如此，若電荷在垂直的磁場中以速度v移動，也會受到磁力的影響而改變運動方式。

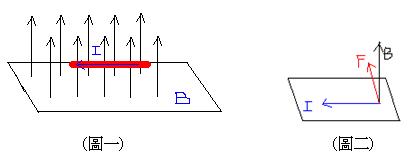

首先，我們討論載流導線在磁場中的受力情形。現有一個穿出紙面的均勻磁場，在磁場中我們放入一個長L、載有電流I(方向由右到左)的導線(如圖一)，發現導線受力作用而運動，受力方向如圖二所示。
